一、概述

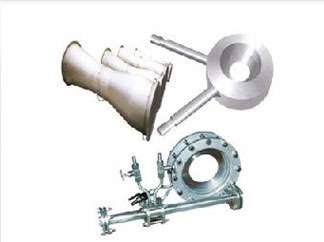

XJ的差壓式流量測量技術

HD威力巴采用了******符合空氣動力學原理的工程結構設計，是一種在精度、功效及可靠方面達到了無比突出程度的傳感元件。



1、用途
適用于氣體、液體和蒸汽的高精度流量測量。威力巴是一種差壓式、速率平均式流量傳感器，通過傳感器在流體中所產生的差壓進行流量測量。威力巴反映流體真實的流速，其精度達到± 1.0%，重復性達± 0.1%。威力巴的突出優點是：輸出一個非常穩定、無脈動的差壓信號

氣體/液體/蒸汽
天然氣/冷卻水/飽和蒸汽
壓縮空氣/鍋爐水/過熱蒸汽
燃?xì)?除鹽水
氣體碳?xì)浠衔?液體碳?xì)浠衔?br /> 熱空氣/低溫液體
發生爐氣體/導熱液體

2 、探頭的設計特點
子彈頭截面形狀的探頭能產生準確的壓力分布，固定的流體分離點；位于探頭側后兩邊、流體分離點之前的低壓取壓孔，可以生成穩定的差壓信號，并且有效防堵。內部一體化結構能避免信號滲漏，提高探頭結構強度，保持長期高精度。

3.威力巴探頭防堵塞設計威力巴流量探頭以其突出的防堵設計，C底擺脫了阿牛巴等插入式流量探頭易堵塞的弊端，使均速管流量探頭的防堵水平達到了空前的高度。

探頭高壓取壓孔不會被堵探頭的前部形成高壓區，壓力略高于管道靜壓，阻止了顆粒進入。請注意：在探頭的高壓取壓孔處流體的速度是零，沒有物體會進入取壓孔。開機時，流體在管道靜壓作用下，進入彎管，很快形成了壓力平衡的狀態。當壓力平衡狀態形成以后，流體在彎管處遇到高壓，繞道而行，不再進入彎管中。

威力巴的低壓孔實現本質防堵一般情況下，灰塵、沙子和顆粒在渦街力的作用下，集中在探頭的后部。這就是為什么秋天的樹葉總是集中在背風的房子后面的原因。其它的探頭由于低壓取壓孔取在探頭尾部真空區，在渦街力的作用下，探頭的低壓取壓孔很快地被渦流帶來的雜質堵死。威力巴的特設計，使低壓取壓孔位于探頭側后兩邊，流體分離點和尾跡區的前部。這種設計從本質上防止了堵塞并且能產生一個非常穩定的低壓信號。

4.探頭的優點
● 可測量多種介質，應用范圍廣泛
● 精度高、量程比大
● 探頭取壓孔本質防堵
● 測量信號穩定、波動小
● 管道長期壓損低
● 有高強度的子彈頭形單片雙腔結構
● 安裝費用低，基本免維護
● 可以在線安裝和檢修

5.威力巴均速管流量傳感器的特點
● 穩定的信號
威力巴的低壓取壓孔位于探頭側后兩邊、流體與探頭分離點之間，遠離渦流波動區域。
● 突出的長期高精度
威力巴能夠保證精度的長期穩定，這是因?yàn)椋?br /> ⑴. 它不受磨損、污垢和油污的影響。
⑵. 結構上沒有可移動部件。
⑶. 設計上排除了堵塞現象的發生。在探頭前部，高靜壓區圍繞著探頭，使高壓取壓孔不會被堵塞。重要的是，低壓孔取在探頭側后兩邊，流體從表面斜掠而過，保護了低壓孔不會被掠動，而其它的探頭容易堵塞，因?yàn)樗鼈兊牡蛪喝嚎自陔s質聚集的低壓波動區域。

● 低的安裝費用
⑴. 只需要進行幾英寸的線條焊接，完成安裝是非常簡單和快捷的。
⑵. 應用專用工具，可以實現帶壓在線安裝。
⑶. 全部的閥和各種儀器的接口只需進行簡單的裝配，需要非常低的裝配費用。

● 非常低的運行費用
⑴.它是一種非收縮節流的設計，作為一種插入式流量探頭，威力巴的運行費用是低的。
⑵.威力巴只產生非常低的長期性壓力損耗，典型的少于0.7KPa
⑶. 一個孔板元件所產生的長期性壓力損耗超過14KPa
⑷.與孔板比較，威力巴的能量損耗降低了95%。

● 連續工作的威力巴從根本上杜J了堵的可能，但是在以下情況下，威力巴仍要注意防堵：
⑴. 當引壓管泄漏，探頭高壓平衡區遭到破壞，雜質中直徑較小的顆粒就有可能進入取
壓孔。
⑵. 當管道處于停產時，由于分子的布朗運動，顆粒小的雜質有可能進入取壓孔。
⑶. 系統頻繁開停機，在高壓區形成的瞬間，顆粒小的雜質有可能進入取壓孔，日積月累，就有可能造成探頭的堵塞。
⑷. 介質中含有大量的焦油、藻類生物，或者含有纖維狀的物質，也有可能造成探頭的堵塞。

6 、應用新技術
創的設計帶閥門的接頭威力巴...全新的設計理念提供一個全新的概念，在儀器的接頭處內置儀表截止閥
1 . 使安裝和維護更加簡單。
2 . 減少裝配部件的數量，使硬件連接
成本降低。

快捷的安裝系統
快捷插入和拔出
● 密封驅動系統能夠避免損壞元件
● 能夠分別應用于多個探頭的安裝
全部安裝不超過1 小時

二、主要技術指標

1、威力巴流量測量系統性能指標
測量精度：± 1% 重復精度：± 0.1%
適用壓力：0～40MPa 適用溫度：－ 180℃～＋ 550℃
測量上限：取決于探頭強度測量下限：取決于測量小差壓要求
量 程 比：大于10∶1
適用管徑：38mm～9,000mm 圓管、方管
適用介質：滿管、單向流動的、單向的氣體、蒸汽和粘度不大于1 0 厘泊的液體
威力巴的使用范圍及其廣泛，它大量用于各種氣體、液體和蒸
汽的測量，以下為典型應用介質。
